千兆單模光纖收發器

2014-01-12 13:48:09 收發器 210679

簡介

非常感謝選用華通鑫達GE系列的10/100/1000M 自適應光纖收發器！本產品符合IEEE802.3U IEEE802.3z 1000Base-Tx/Fx 協議，支持全雙工/半雙工模式。客戶可根據下列參考選用合適您的產品。

選用指南：

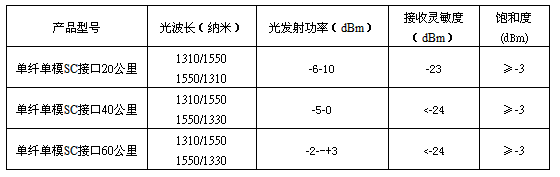

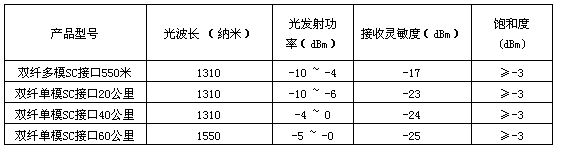

類型規格

雙纖/SC接口/多模 550米:10/100/1000兆自適應，多模1310納米，550米，SC接口

雙纖/SC接口/單模25公里:10/100/1000兆自適應，單模1310納米， 25公里，SC接口

雙纖/SC接口/單模40公里:10/100/1000兆自適應，單模1310納米，40公里，SC接口

雙纖/SC接口/單模60公里:10/100/1000兆自適應，單模1310納米，60公里，SC接口

雙纖/SC接口/單模100公里:10/100/1000兆自適應，單模1550納米， 100公里，SC接口

包裝清單

設備安裝前請?jiān)敿?xì)檢查是否包含如下物品：

10/100/1000兆自適應收發器 1臺

電源線（僅限內電） 1條

適配器(僅限外電) 1只

用戶手冊 1本

如有缺損，請與當?shù)毓?yīng)商或廠方直接聯系，我們將以最快速度幫您解決。

安裝

1. 接口

RJ-45接口

電口可支持5類雙絞線，長度可達100米，支持平行線交叉線自動識別。光口可提供SC接口、ST接口等，工作于100兆全雙工模式，光口分為單纖或雙纖，單纖只有一個光纖插口，雙纖分為兩個光纖插口（標識為TX和RX），如果用雙纖光口，則與遠端收發器對聯時，要交叉相連，即本地TX發射口通過光纖連接遠端RX 接收口，本地RX接收口通過光纖連接遠端TX發射口。如果是用單纖光口，則用單根光纖互聯即可；

2. 連接

用戶的網絡設備（如工作站、集線器或者交換機）可通過5類雙絞線連接收發器的RJ45接口和設備自身的RJ45接口。收發器的光口可通過光纖連接至遠端的收發器或交換機的光口。當設備連接正常時，相應的LED指示燈會點亮（參見下列示意圖）

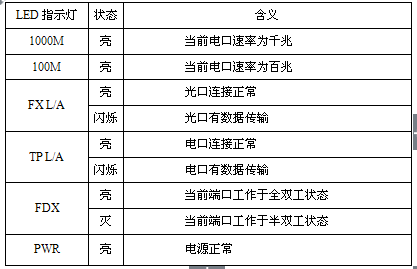

LED指示燈含義

LED指示燈用于設備故障判斷和監控。具體含義如下：
