產品概述
S3500系列交換機是TG-NET公司推出的一款全千兆環路監測安全型交換機，目前推出兩款型號：S3500-26G-2F、S3500-10G-2F。該機型采用業界少有的獨立光口設計，突破傳統的復用口局限；可靠的交換引擎、寬頻的電信級電源設計、快速高效的環路保護功能，為您的網絡穩定運行保駕護航；國際“EEE”環保節能標準設計，切實為用戶省電省錢。該系列產品在安全可靠、多業務融合、易管理和維護等方面為用戶提供全新的技術特性和解決方案，是理想的辦公網、業務網和駐地網的匯聚、接入交換機以及中小企業、分支機構的核心交換機。
產品外觀
S3500-26G-2F
24個10/100/1000M電口；
2個千兆SFP獨立光口；
1個Console口；

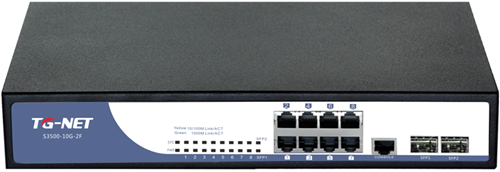

S3500-10G-2F
8個10/100/1000M電口；
2個千兆SFP獨立光口；
1個Console口；
產品特點
n 無阻塞高速轉發
S3500系列交換機所有端口提供二層線速交換的能力，保證所有端口無阻塞地進行報文轉發。
n 完善的安全控制策略
支持端口匯聚功能，提升網絡帶寬的同時，通過鏈路備份保障網絡安全；
支持STP、RSTP等多種生成樹協議，快速收斂，提高容錯能力，保證網絡的穩定運行和鏈路的負載均衡，合理使用網絡通道，提高冗余鏈路利用率；
支持用戶端口+IP地址+MAC地址綁定，可防御內網ARP攻擊和DDoS攻擊；
支持半雙工模式下的背壓（Back-pressure）流量控制和全雙工模式下的IEEE 802.3x流量控制功能，可保障在大流量數據峰值穩定交換，而不會因過度負擔而導致網絡癱瘓。
n 高效的多業務融合技術
提供各種類型網絡接入提供完善的端到端的QoS服務質量；
提供Voice VLAN技術，為接入端口語音流量提供專門通道，自動下發優先級規則保證語音流的優先傳輸來保證通話質量。
n 快速高效的環路保護，為網絡穩定運行保駕護航
實時監測：內置免配置環路保護功能，實時監測網絡情況，及時發現網絡中產生的環路；
迅速報警：發現環路時，交換機內置蜂鳴器迅速告警，提示網管人員出現環路故障；
精準定位：環路故障端口指示燈周期性慢閃，直觀的幫助網管人員及時準確定位環路端口；
智能阻塞：當監測到網絡中存在環路時，自動阻塞環路端口，防止環路產生廣播風暴，保障網絡正常通信；
自動恢復：環路故障排除后，網絡自動恢復正常，蜂鳴告警解除，環路端口恢復正常工作。
n 便捷的管理維護
通過簡單的可視化WEB界面，可對交換機的各種功能進行簡單方便的操作；
支持SNMP V1/V2C網管對設備進行配置管理，為中小企業客戶集中設備管理提供便利；
支持命令行配置（CLI），通過Telnet、Console口進行管理，適合專業的網絡管理人員；
支持端口鏡像功能，可以監控輸入數據包、輸出數據包、或收發雙向數據包；
支持NTP時鐘協議，可自動同步網絡時間；
Syslog方便各種日志信息的統一收集、維護、分析、故障定位，便于管理員進行網絡維護和管理；
支持端口短接恢復出廠設置，使維護更加簡單；
支持TG云盒子統一管理，創新的360式網絡診斷；
n 全新節能設計，引領低碳通信
遵循IEEE 802.3az（Energy Efficient Ethernet 能效以太網），提供端口低耗電閑置模式，根據線纜長度進行相應輸出功率調整，并且支持無連接時端口休眠，大幅度降低功耗。
產品規格
項目 | S3500-26G-2F | S3500-10G-2F |
固定端口 | 24個10/100/1000M電口 | 8個10/100/1000M電口 |
2個千兆SFP光口 | 2個千兆SFP光口 | |
管理端口 | 1個Console口 | |
Reset鍵 | 1個 | 無 |
交換容量 | ≥52Gbps | ≥20Gbps |
包轉發率 | 39Mpps | 15Mpps |
工作溫度 | —20~50°C | |
存儲溫度 | —40~70°C | |
工作濕度 | 10%～90%無凝結 | |
存儲濕度 | 5%～95%無凝結 | |
外觀尺寸 | 440（L)×285(W)×44.5(H)mm | 230（L)*154(W)*44(H)mm |
整機重量 | <4Kg | <1.5Kg |
輸入電壓 | AC：110～240V/50～60Hz | |
整機功耗 | <30W | <10W |
業務特性
項目 | S3500-26G-2F | S3500-10G-2F |
支持協議標準 | IEEE 802.3,10BASE-T以太網； | |
IEEE 802.3u，快速以太網標準； | ||
IEEE 802.3ab，千兆以太網標準； | ||
IEEE 802.3z，千兆以太網光纖標準； | ||
IEEE 802.3ad，鏈路聚合協議； | ||
IEEE 802.3x，全雙工以太網數據鏈路層流控； | ||
IEEE 802.3az，EEE高效節能以太網標準； | ||
MAC地址 | 支持16K MAC地址表，自動更新，雙向?qū)W習； | |
VLAN配置 | 支持基于端口VLAN； | |
最多支持4096個VLAN； | ||
支持802.1Q標準 VLAN； | ||
生成樹 | 支持STP生成樹協議； | |
支持RSTP快速生成樹協議； | ||
端口匯聚 | 支持8組匯聚，每組最多支持8個端口 | |
端口鏡像 | 支持收發雙向的端口鏡像； | |
環路保護 | 支持環路保護功能，實時監測、迅速報警、精準定位、智能阻塞、自動恢復； | |
端口隔離 | 支持下行端口相互隔離，同時都能與上行口通信； | |
端口流控 | 支持半雙工基于背壓式控制； | |
支持全雙工基于PAUSE幀； | ||
端口限速 | 支持基于端口的輸入/輸出帶寬管理 | |
組播控制 | 支持IGMPv1/2/3和MLDv1/2 Snooping， | |
風暴抑制 | 支持未知單播、多播、未知多播、廣播類型的風暴抑制 | |
支持基于帶寬調節、風暴過濾、ACL策略方式的風暴抑制 | ||
安全特性 | 支持用戶端口+IP地址+MAC地址； | |
支持基于端口的MAC地址數量的安全限制； | ||
QOS | SP（Strict Priorty），嚴格優先級輪轉算法； | |
WFQ (Weighted Fair Queuing)加權公平排隊； | ||
WRR (Weighted Round Robin)，加權優先級輪轉算法； | ||
Random Early Detect (RED)，隨機早期檢測算法； | ||
WeightedRandomEarlyDetection (WRED)，加權隨機早期檢測算法； | ||
Head Of Line，防止擁塞機制； | ||
802.1p端口隊列優先級算法； | ||
Differentiated Service，區分式服務； | ||
網線線序 | 支持Auto-MDIX功能，自動識別直通網線和交叉網線 | |
Ping檢測 | 支持IPv4/IPv6 Ping檢測 | |
協商模式 | 端口支持自動協商功能（自協商傳輸速率和雙工模式） | |
系統維護 | 支持檢測網線的聯通性； | |
支持升級包上傳； | ||
支持系統日志查看； | ||
支持WEB恢復出廠配置； | ||
網絡管理 | 支持TG云盒子統一管理； | |
支持WEB界面管理； | ||
支持TELNET管理； | ||
支持CLI界面管理； | ||
支持SNMP V1/V2C管理； | ||
訂購信息
設備名稱 | 設備信息 |
S3500-26G-2F | 24個10/100/1000M電口；2個千兆SFP光口；1個Console口； |
S3500-10G-2F | 8個10/100/1000M電口；2個千兆SFP光口；1個Console口； |
光纖模塊 | 模塊信息 |
SFP-GE-SX-MM850 | 千兆SFP多模模塊-(850nm,0.55km,LC) |
SFP-GE-LX-SM1310 | 千兆SFP單模模塊-(1310nm,20km,LC) |
SFP-GE-LX-SM1550 | 千兆SFP單模模塊-(1550nm,80km,LC) |
